Снимок шва под давлением

В нефтегазовой отрасли прочность соединений труб определяет не только экономику проекта, но и промышленную безопасность. Внутри металла могут скрываться дефекты, которых не видно снаружи, но они становятся слабым местом при рабочем давлении и температуре. Чтобы увидеть такие зоны риска до запуска магистрали, применяют просвечивание швов и прилегающих участков стенки. На практике подрядчики все чаще заказывают рентгенографический контроль трубопроводов, особенно на ответственных участках, где допустим только документально подтвержденный результат.

Что фиксирует излучение

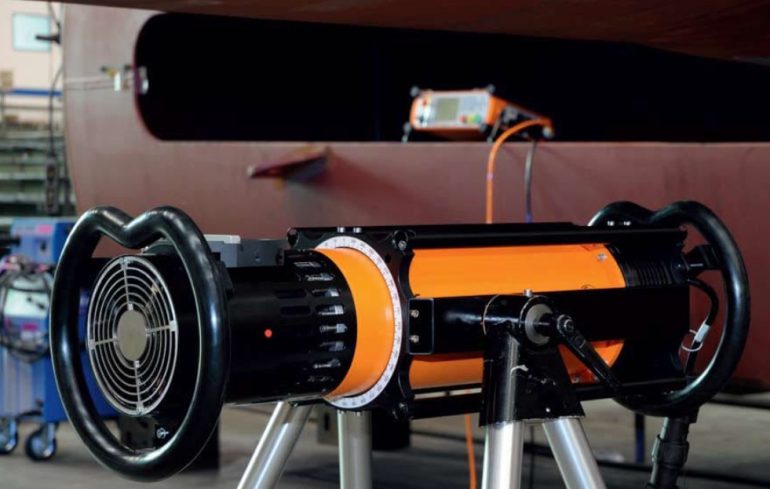

Метод основан на том, что плотный металл и пустоты по-разному поглощают излучение. Поток лучей проходит через шов и стенку, а затем попадает на пленку или цифровой детектор, формируя изображение с участками разной плотности. Радиографический контроль превращает невидимую структуру в понятную картинку, по которой можно судить о непрерывности металла и однородности провара.

Даже небольшая пора или включение на глубине, недоступной визуальному контролю, на рентгеновском снимке проявляется как зона с отличающимся оттенком, и опытный дефектоскопист видит ее сразу.

Типичные дефекты на снимках

На изображении сварного шва специалисты в первую очередь ищут поры, непровары, шлаковые и вольфрамовые включения, а также трещины. Поры выглядят светлыми округлыми пятнами, скопление таких зон указывает на нарушения режима сварки или подготовки кромок. Линейные дефекты вдоль оси шва или границы сплавления сигнализируют о риске разгерметизации при циклических нагрузках.

Как читают изображение

Эксперт оценивает не только наличие дефектов, но и их размер, форму, расположение по отношению к центру шва и стенке трубы. Снимок сравнивают с эталонами качества и требованиями нормативных документов, чтобы понять, укладывается ли соединение в допустимые пределы. Радиографический контроль дает основание принять шов, направить его на ремонт или полностью вырезать участок с последующей переваркой.

• Одиночная крупная пора в зоне максимальных напряжений может стать поводом для брака.
• Цепочка мелких дефектов часто опаснее, чем один локальный участок.
• Трещины на снимке считаются критическим признаком и не допускаются.
• Неоднородная плотность по всей ширине шва говорит о нарушении технологии.

Особенности нефтегазовых объектов

На магистралях с высоким давлением и агрессивными средами требования к качеству выше, чем на обычных трубопроводах. Здесь контролируют не выборочно, а по расширенным схемам, включая стыки на поворотах, переходах диаметров и в местах врезок. Радиографический контроль помогает выявить дефекты, которые могли возникнуть из-за сложной пространственной позиции шва, ветровых нагрузок на монтаж или человеческого фактора при работе на высоте.

На участках, проходящих рядом с населенными пунктами и объектами инфраструктуры, доля швов, подлежащих просвечиванию, по требованиям технической документации обычно максимальная.

Документальное подтверждение качества

Каждый снимок сопровождается маркировкой, отражающей номер шва, участок трассы, параметры съемки и данные исполнителя работ. Это позволяет спустя годы вернуться к архиву и понять, как именно был выполнен конкретный стык. Для служб контроля качества такие материалы становятся аргументом при аудитах и разборе спорных ситуаций.

Что «говорит» снимок

Для инженера по контролю качества рентгеновский кадр — не просто картинка, а срез истории изготовления и монтажа. По нему можно судить о квалификации сварщиков, соблюдении режимов и устойчивости технологического процесса. Когда радиографический контроль проводится системно и по понятным правилам, снизить риск аварий и утечек удается еще на этапе строительства: снимки подсказывают, где шов требует вмешательства, а где система уже готова к длительной эксплуатации под нагрузкой.
